Afin de réparer une barette dont le ressort avait cassé, je me suis penché sur la fabrication de ressorts. Et bien, ce n'est pas aussi facile qu'il n'y paraît 😉. En anglais, ressort se dit "spring".
Source intéressante : https://www.ressorts-sodemann.fr/faq
Quel type de ressort ?
Il existe différents types de ressort :
- Ressort de torsion : ceux qu'on trouve dans les barettes, les pinces à linge.
- Ressort de compression : ceux qu'on trouve dans les stylos billes
- Ressort de traction : ceux qu'on trouve dans les cadres de sommier
Dans les exemples ci-dessous, on parlera de ressort de torsion.

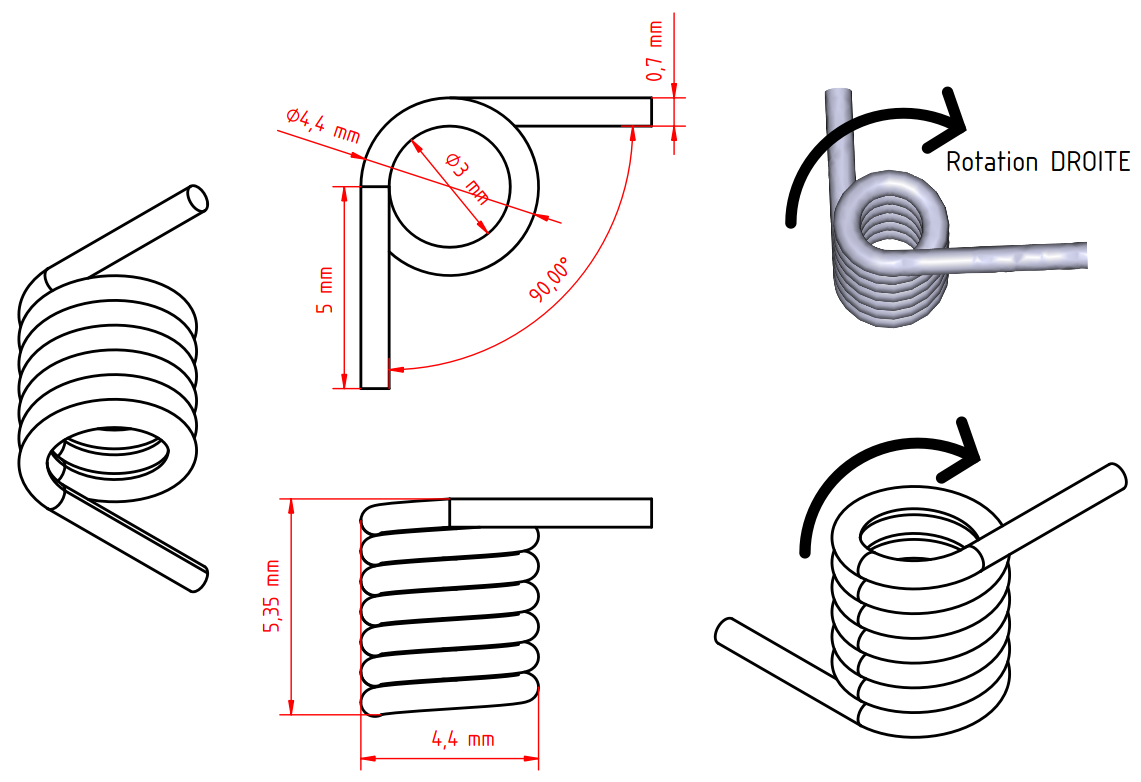

Mesurer le ressort avec un pied à coulisse :
- Quelle est l'épaisseur du fil ?
- Quelle est la largeur du ressort, dépendant du nombre de tours ou de spires et de leur espacement ?
- Quel est le diamètre extérieur/intérieur de l'enroulement ?
- Quelle est la longueur des bras, extrémités ?
- Quel est son sens d'enroulement ? Droite ou gauche ?
- Quel est l'angle entre ses deux branches ?
Quel matériau utiliser ?
On utilise de la "corde à piano", il s'agit de fil d'acier dur (hard) ; ne pas confondre avec le fil souple dont on se sert pour attacher le grillage par exemple. On utilise ce type de fil pour les bas de ligne de pêche pour carnassier ou même des cordes de guitare. Il vaut mieux privilégier de l'acier l'inoxydable. Il existe en différents diamètres : un fil de 0,7 mm est assez passe-partout (et plus facile à travailler) mais si on veut plus de résistance on augmentera le diamètre à 0,8 mm, 1 mm voire 1,2 mm.
FreeCAD :
- Fabriquer un ressort en moins d'une minute : https://www.youtube.com/watch?v=wEy134pNoRU
- Fabriquer un ressort de torsion avec l'outil "hélice" : https://www.youtube.com/watch?v=6CfYoFFpB2Y

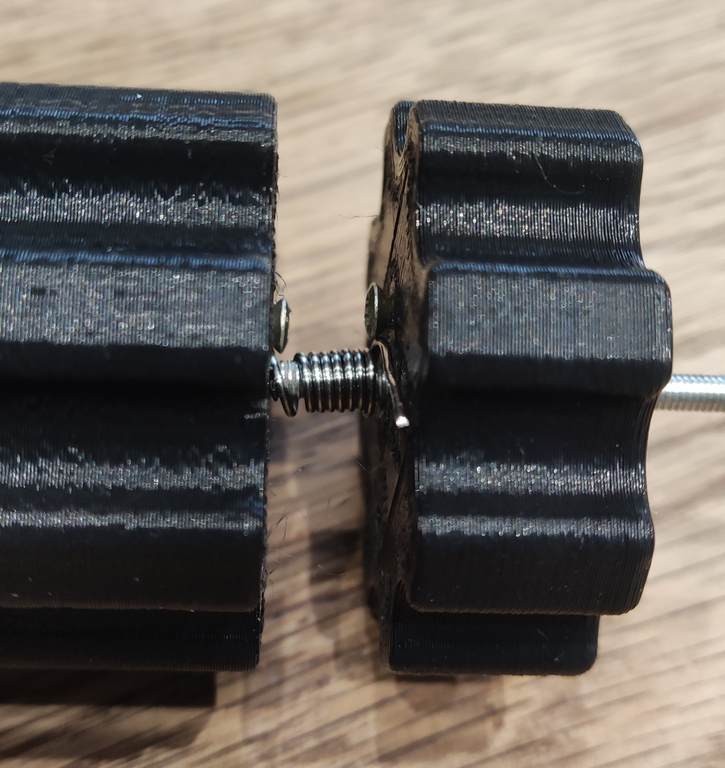

Réalisation de ressort de torsion avec un gabarit :

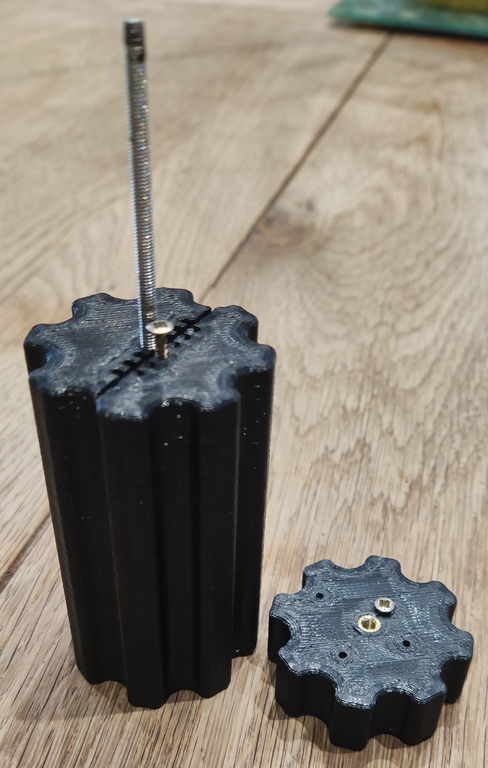

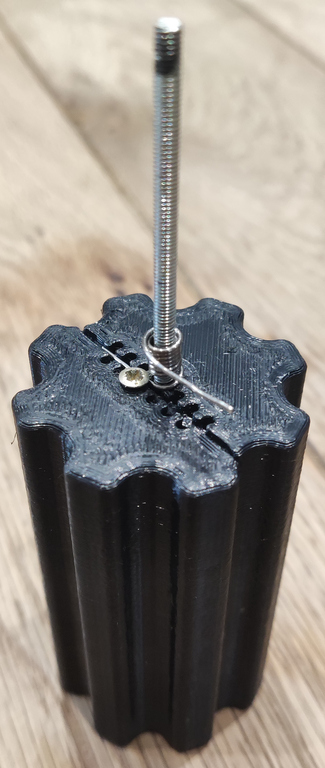

Pour mon besoin, j'ai fabriqué un gabarit à l'imprimante 3D à l'aide d'une tige filetée de 3 mm avec enroulement standard à droite (right thread) → Du coup, il ne permet de fabriquer que des ressorts à enroulement à droite, ce qui n'est pas optimal... Il faudra réaliser un gabarit plus universel...
Fichier FreeCAD contenant tous les élèments à imprimer à télécharger au bas de cette page.
