Lidl propose des ventilateurs de plafond à moins de 40€ TTC de marque Livarno : https://www.lidl.fr/p/livarno-home-ventilateur-de-plafond-avec-eclairage-led/p100389043
En terme de rapport qualité-prix, c'est du matériel bien placé et du coup nous avons décidé d'en équiper la salle à manger d'une maison familiale avec 2 appareils au-dessus de la longue table (nous sommes une grande famille et très souvent plus de 10 pendant les 15 jours de vacances estivales). Cette vieille maison de village n'étant pas isolée et étant utilisée au maximum 1 mois dans l'année, l'idée était de gagner de la place en remplaçant les ventilateurs sur pieds existants à moindre coût.
Au dessus de la lampe, il y a un petit interrupteur permettant de choisir le sens de rotation des pâles : pour rafraîchir il faut mettre le bouton vers le bas.
Le seul inconvénient de ces ventilateurs est qu'ils ne sont pas pilotables à distance : l'éclairage et le ventilateur s'actionnent via des cordons.
I- Matériel domotique retenu
Aussi nous avons décidé d'essayer de les améliorer légèrement sans gros investissement en les rendant pilotables via des télécommandes RF à 433 Mhz juste pour les allumer ou les éteindre (pas de changement de la vitesse de rotation). En effet, à l'heure actuelle et une évolution n'étant pas du tout à l'ordre du jour, la maison de vacances ne possède pas de box Internet et de wifi.
J'aurais pu choisir à nouveau un module Sonoff 4CH (comme dans cet article : [Sonoff] Module Sonoff 4Ch Pro R2) mais s'agissant d'un essai et pour un usage limité, mon choix s'est porté sur un module à 4 canaux/relais pour pouvoir activer séparément la lumière et le ventilateur des 2 appareils :

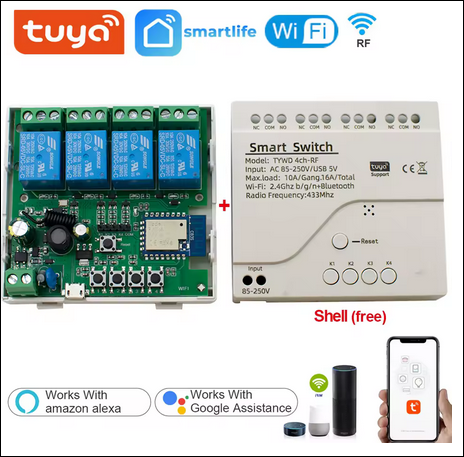

- Module TYWB 4CH-RF avec coque blanche modèle AC 85-250V fonctionnant avec Tuya (10€) : https://fr.aliexpress.com/item/1005007749045842.html

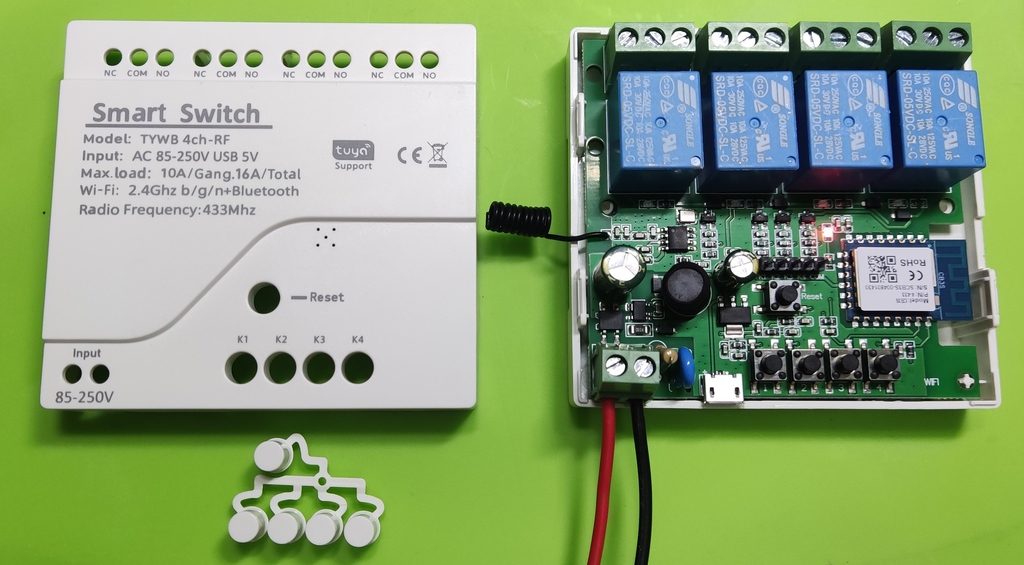

Le module que j'ai reçu est le TYWB 4ch-RF (au lieu du TYWD... je n'ai pas réussi à savoir ce qui les distinguait et ça ne semble pas être la tension d'alimentation) :
Avantage : prix, alimentation en 220V ou en 5V via USB, 4 canaux/relais pouvant fonctionner en contact sec (juste pour ouvrir ou fermer un circuit), fonctionnement avec télécommande RF, possibilité de connecter 4 interrupteurs physique sur les bornes K1, K2, K3 et K4.
Inconvénient : le firmware est propriétaire et sous Tuya... Mais comme nous n'utiliserons que les télécommandes RF et non le wifi, ce n'est pas bien grave. Au pire, on n'utilisera Tuya que pour le paramétrage. Et peut-être qu'un jour, on pourra y flasher Tasmota ou ESPHome sans perdre la fonctionnalité du pilotage par ondes RF... - Télécommande à 4 canaux, duplicateur 433 Mhz, télécommande universelle à code d'apprentissage fixe et clonage (2€) : https://fr.aliexpress.com/item/1005008654626406.htm.

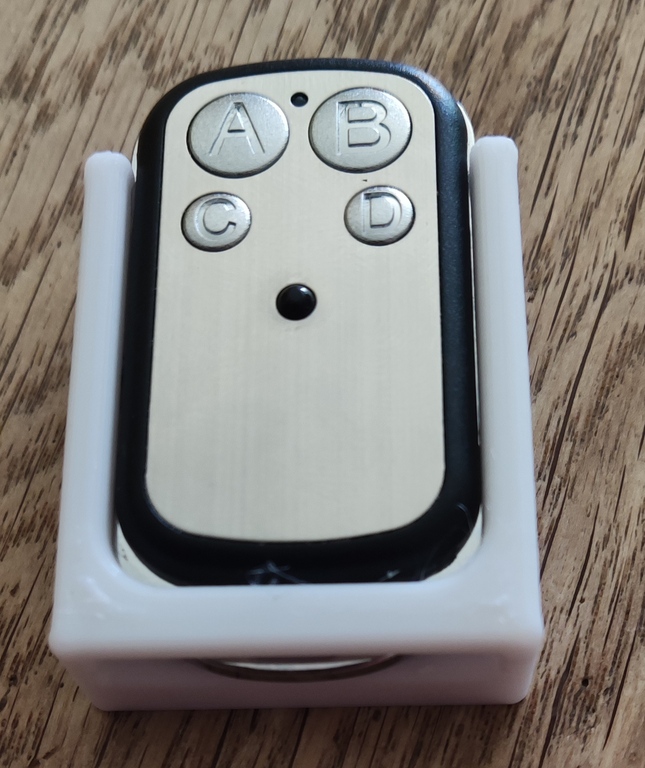

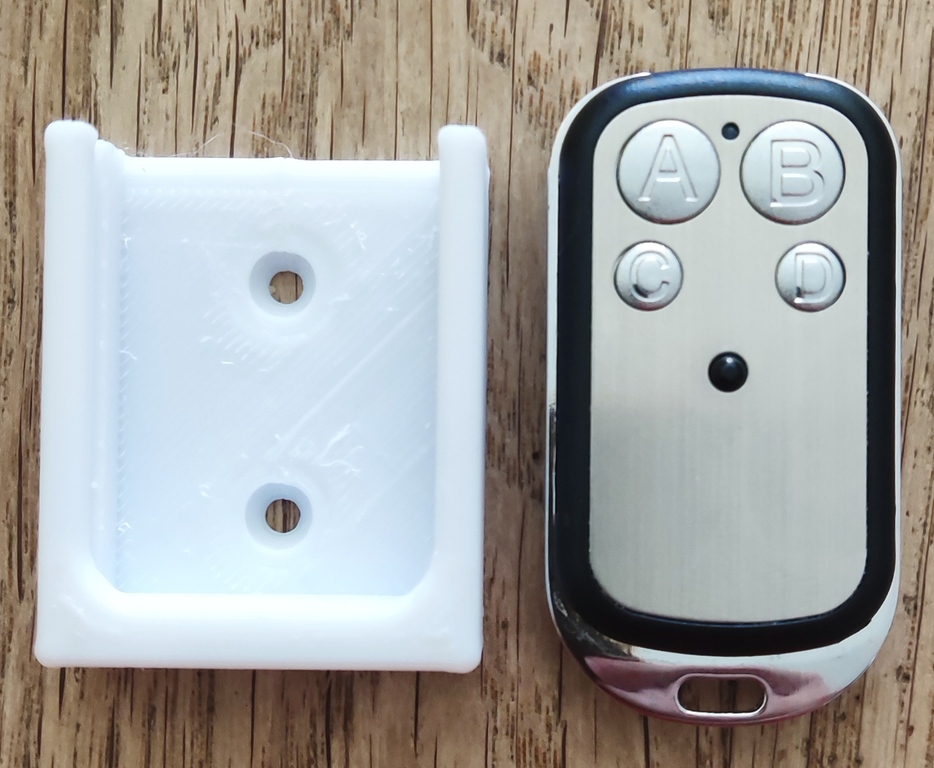

Pour elle, j'ai réalisé aussi (cf ci-après) un support mural à l'imprimante 3D ((modèle téléchargeable au bas de cette page en .stl et au format FreeCAD et déposé aussi sur Thingiverse : https://www.thingiverse.com/thing:7105974).

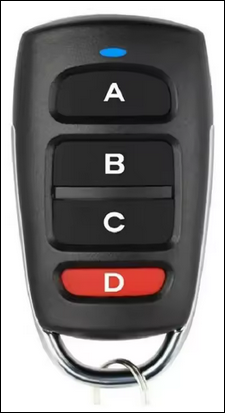

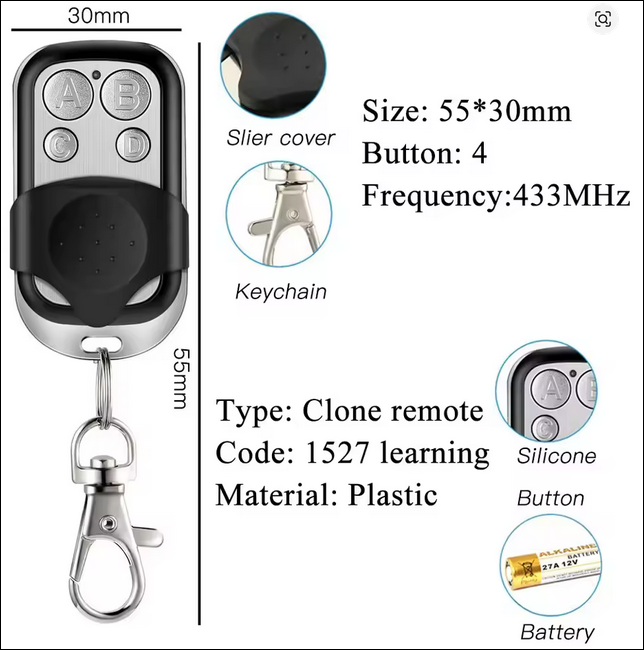

- Télécommande à 4 canaux, duplicateur 433 Mhz, télcommande universelle à code d'apprentissage fixe et clonage (2€) : https://fr.aliexpress.com/item/1005005616596663.html
J'ai pris cette télécommande car j'en avais déjà une de ce modèle et qui fonctionne très bien (même si esthétiquement ce n'est pas trop ça...). Bien m'en a pris car la télécommande ci-dessus avait un problème que j'ai pu débloquer grâce à celle-ci que j'avais déjà programmée et que j'ai pu cloner sur l'autre.

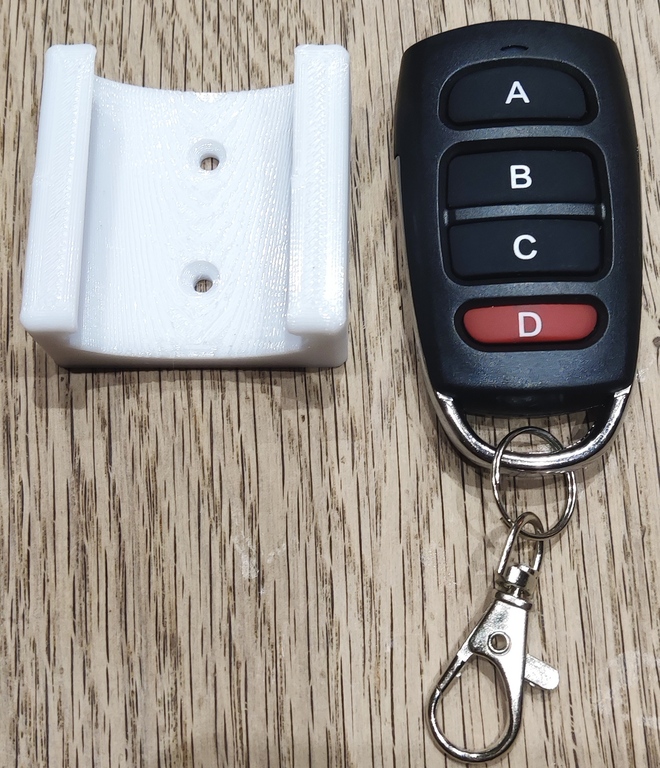

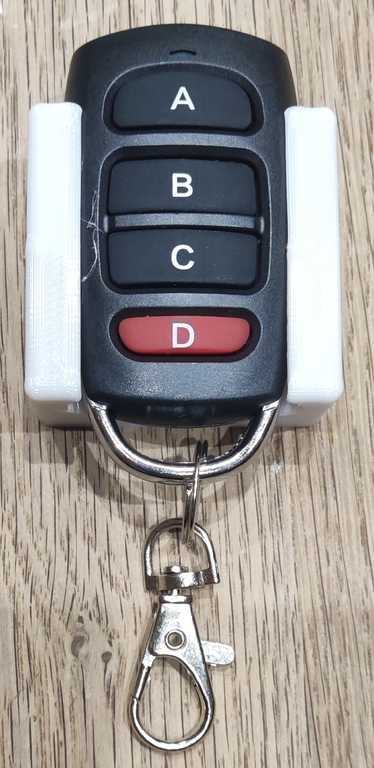

Du coup, j'ai réalisé à l'imprimante 3D un support mural (qu'on fixe au mur à l'aide de 2 vis de 3mm) pour pouvoir y accrocher cette télécommande (modèle téléchargeable au bas de cette page en .stl et au format FreeCAD et déposé aussi sur Thingiverse : https://www.thingiverse.com/thing:7104940). Ça devrait éviter de le perdre 😉.
Remarque : S'il n'y avait eu qu'un seul ventilateur, un module à 2 canaux/relais (comme un module pour volet roulant) aurait été suffisant.
II- Mise en oeuvre
Info sur l'appariement du module avec la télécommande :
- Vidéo sans passer par l'application Tuya : https://www.youtube.com/watch?v=ChBmwcoND0E → Ça ne fonctionne pas avec mon module qui marche sur 220 Volts... Dommage mais on va voir qu'il y a une alternative à la connexion wifi en dehors de la 1ère mise en marche où la connexion Wifi est obligatoire (GRRR !!!).
- Vidéo en passant par l'application Tuya : https://www.youtube.com/watch?v=FuCow-PoZq8
Si l'on regarde les tuto sur Internet, pour l'utilisation au quotidien on voit qu'il est nécessaire de passer par l'application sur ordiphone appelée "Tuya Smart" téléchargeable sur les stores Android et Apple (GRRR...). Par contre pour la 1ère utilisation et faire en sorte que l'application détecte le module, il est obligatoire de se connecter sur le même réseau Wifi ayant accès à Internet auquel est connecté son ordiphone (GRRR !!!). Pour se consoler, il n'est pas nécessaire de se créer un compte en ligne (même si l'application insiste fortement...) pour le paramétrer.
Après la détection du module par l'application Tuya Smart, il n'y a plus besoin de connexion Wifi, car j'ai découvert qu'on pouvait communiquer par Bluetooth entre son ordiphone et le module : c'est un point positif que je ne connaissais pas et que je n'avais pas trouvé sur Internet. → En fait, le fonctionnement est plus qu'aléatoire pour ne pas dire erratique en mode Bluetooth... Bref n'y comptez pas trop dessus.
Étapes à suivre pour la 1ère connexion :
- S'assurer de posséder une connexion Wifi avec accès à Internet (GRRR !!!). Sans ça, je n'ai pas réussi à faire reconnaître le module par l'application sur l'ordiphone et donc à le configurer.
- Brancher le module sur le 220V et s'il n'y a pas de led rouge clignotante, appuyer 5 secondes environ sur le bouton "Reset" pour que le module puisse être configuré par le wifi.
- Télécharger et installer l'application "Tuya Smart" via le store ( sur le PlayStore d'Android : https://play.google.com/store/apps/details?id=com.tuya.smart&hl=fr)
- Lancer l'application sur l'ordiphone et faire détecter l'appareil.
- Le renommer
- Configurer les boutons de la ou des télécommandes via le menu "Settings" → "RF remote control setup" en associant les boutons aux bons relais en les réglant sur l'option "State switch".
- Tester la ou les télécommandes RF pour voir si elles pilotent correctement les relais.
À ce stade, le module est configuré pour fonctionner avec uniquement les télécommandes radio, plus besoin de connexion Wifi.
III- Branchement des ventilateurs et du module

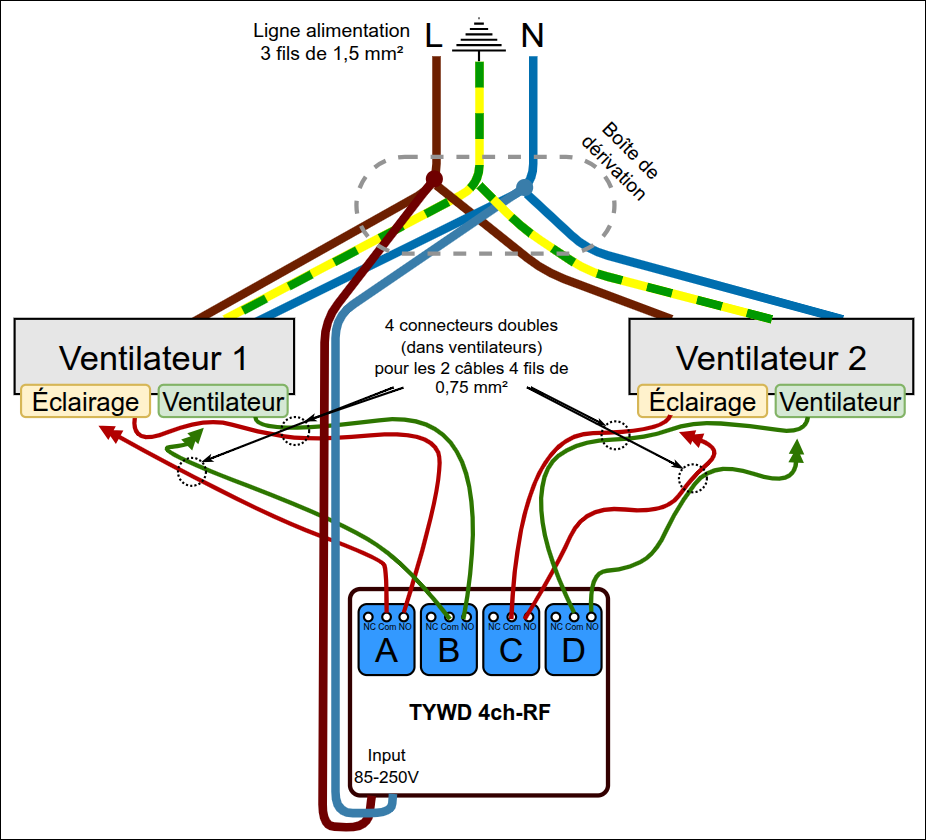

Les ventilateurs doivent être reliés à la terre, ce qui n'est pas le cas du module RF. On va donc câbler les ventilateurs en direct et en parallèle sur la même ligne 220 Volts à 3 fils de 1,5 mm².

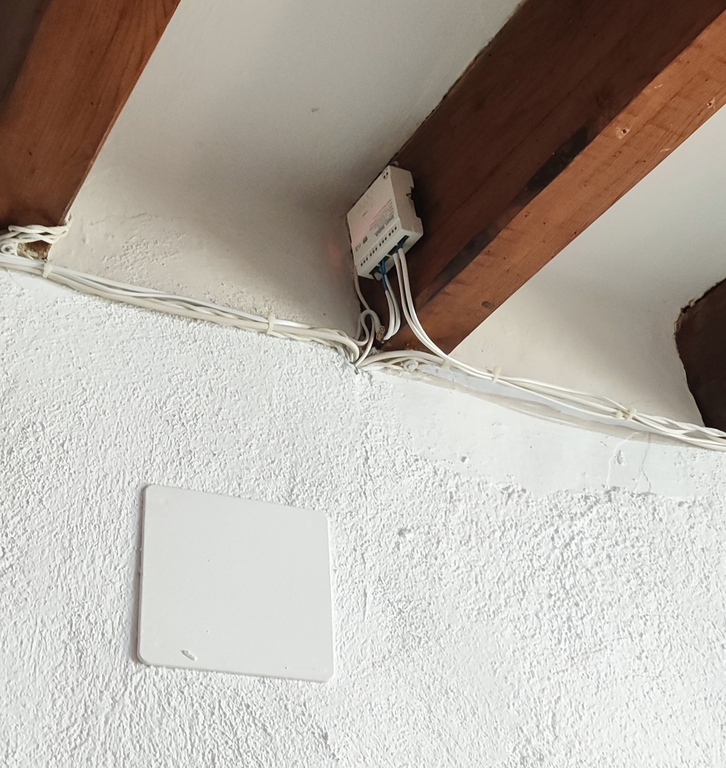

Le module qui devait être initialement alimenté à partir d'un ventilateur le sera directement via la boîte de dérivation à partir de laquelle sont alimentés les ventilateurs. Du coup, le boîtier RF a été placé au-dessus de la boîte de dérivation sur une poutre.
Ensuite, on démontera les boîtiers des ventilateurs pour réaliser les branchements vers les 4 relais du module en coupant, avant le connecteur originel à 4 plots, les 2 fils alimentant l'éclairage et le moteur du ventilateur.
Pour les branchements, on utilisera des connecteurs à 2 plots avec câble 4 fils de 0,75 mm² :
- 1 pour l'éclairage + 1 pour son retour du module électronique
- 1 pour le ventilateur + 1 pour son retour du module électronique
Pour le câblage des relais, voici mon choix en fonction des boutons des télécommandes :
- Bouton A → Relais 1 : éclairage du ventilateur 1
- Bouton B → Relais 2 : ventilateur 1
- Bouton C → Relais 3 : éclairage du ventilateur 2
- Bouton D → Relais 4 : ventilateur 2

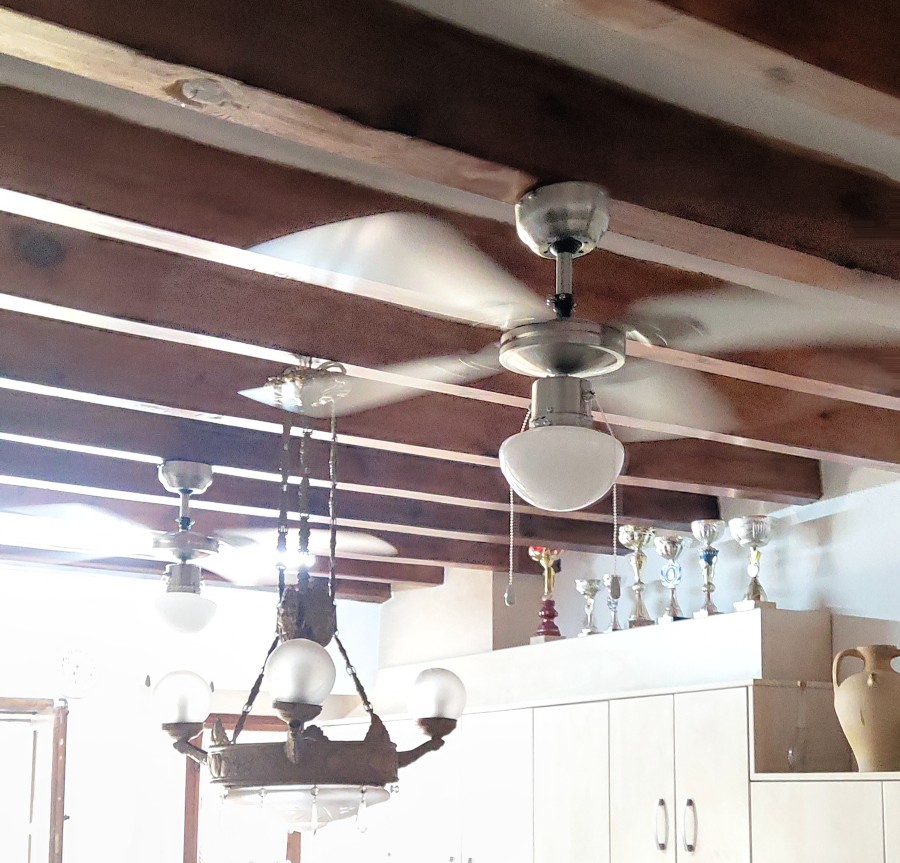

Voici des photos de l'installation finale :
