Voici une page permettant de créer sous FreeCAD 1.0.1 un pneu accompagné de sa jante que j'ai utilisé pour un plan de remorque à kayak.
Remarque : pneu = tyre en anglais, jante = rim et roue = wheel.
Sources :
- Créer un pneu avec sa bande de roulement : https://www.youtube.com/watch?v=fcE9wuUTHng
- Pour sculpter les rainures : https://www.youtube.com/watch?v=OTVjKLA7in4
- Tracer des inscription sur un flan de pneu : https://www.youtube.com/watch?v=AJD5bFa8m3I
I- Dimensions du pneu 135/80 R13
Sources :
- https://www.lesschwab.com/article/tires/tire-size-explained-reading-the-sidewall.html
- https://www.superatv.com/offroad-atlas/atv-tire-size-explained-a-comprehensive-guide
Pour la remorque, j'ai choisi une taille de pneu standard : 135/80 R13. Il faut donc comprendre la signification des différents nombres :
- Le premier nombre correspond à la largeur du pneu en mm : 135 mm.
- Le deuxième nombre correspond à hauteur du flan du pneu en pourcentage : 80 → pour le pneu en 135, cela correspond à 135 x 80/100 = 108 mm.
- Le R signifie Radial (et non pas rayon).
- Le troisième correspond au diamètre intérieur qui ira sur la jante exprimé en pouce : 13 → ceci correspond à 13 x 2,6 ≈ 330 mm.
- Du coup le diamètre total de la roue est 330 + 2 x 108 = 546 mm.
II- Conception du pneu
- Ouvrir FreeCAD 1.0.1 (dernière version au moment de cet article).

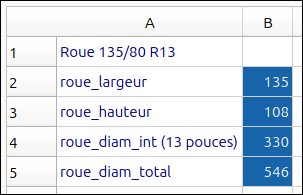

- On va créer une feuille (spreadsheet) pour mettre les dimensions du pneu (ne pas oublier de renseigner les alias) :

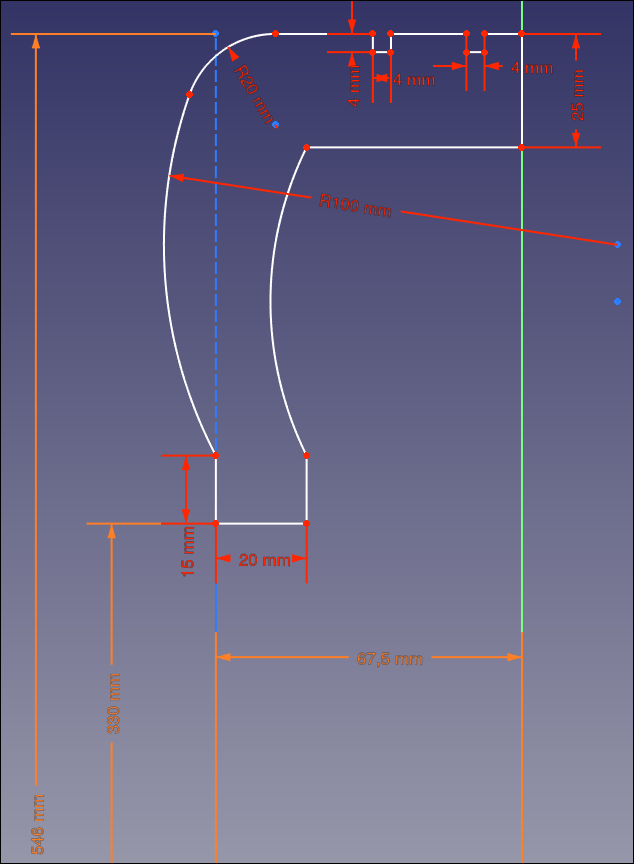

- On va dessiner le profil de la demi-roue sur le plan XZ en récupérant les dimensions dans la feuille de calcul "SpreadSheet" :
- On extrude par rotation selon l'axe X.
- On place le texte indiquant les dimensions du pneu sur le flan avec l'atelier "Draft" → ShapeString.
- Avec l'atelier "Curves"(extension à installer) → Sketch on Surface on place le texte sur le flan du pneu.
- On fusionne le tout pour avoir la demi-roue complète avec l'atelier "Part" → Union.
- On va dans l'atelier "Part Design" → Créer un clone avec l'icône tête de mouton. Et on fait faire au clone une rotation selon l'axe Y de 180° avec éventuellement une rotation selon l'axe X si on veut décaler les crampons.
Remarque : on aurait pu utiliser une fonction Miroir mais le résultat est aléatoire et ne permet pas de faire de faire de légère rotation pour décaler les crampons. - On refusionne les 2 demi-roues avec l'atelier "Part" → Union.

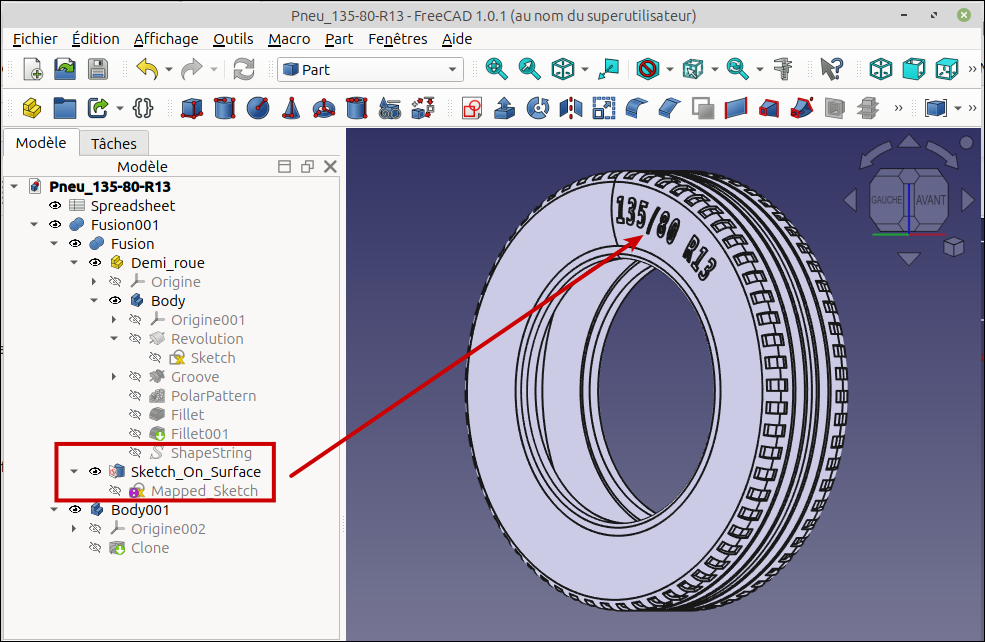

Voici le résultat final :
Réduction de la taille du fichier :
Comme le fichier généré fait environ 27 Mo, on peut largement alléger la taille du fichier en créant une copie du fichier originel puis en créant une copie de la roue dans l'atelier "Part" → Créer une copie → Copie simple . Une fois la copie faite, on peut supprimer toutes les constructions précédentes et on arrive à un fichier de moins de 5 Mo qui sera plus facilement manipulable dans les assemblages (fichier téléchargeable au bas de cette page également).
III- Conception de la jante
Maintenant que le pneu est créé, on va s'attaquer à la jante (rim en anglais) en se servant de la feuille de calcul du pneu. Pour mon besoin, pas besoin de créer une jante très compliquée. Je vais donc realiser une jante "pleine" avec 4 trous pour fixer les écrous de 15mm de diamètre.
IV- Assemblage
Pour faire des assemblages avec le nouvel atelier "Assembly" :
- Partie 1 : https://www.youtube.com/watch?v=_Hkwhx0Cemw et partie 2 : https://www.youtube.com/watch?v=qqUj8vyauaE
- Avec sous-groupe ey déplacement de parties: https://www.youtube.com/watch?v=p2yDGlv5wI0
À suivre...
